詳細解答

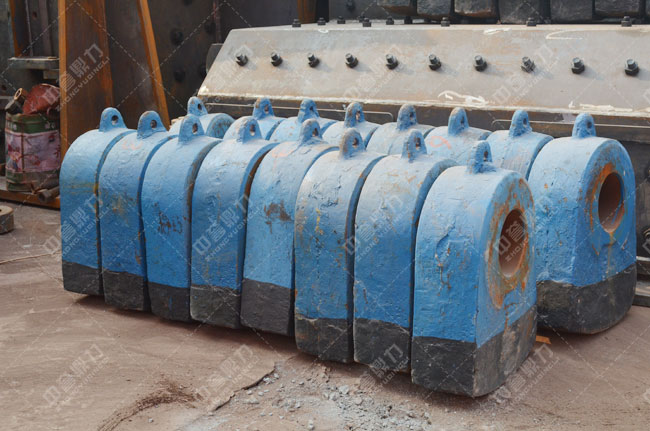

方箱式破碎機錘頭是消耗比較嚴重的部件，所以經常有客戶咨詢方箱式破碎機錘頭的日常維護事項，故本文從錘頭材質的選擇、結構的設計及日常使用和維護的角度，總結了提高錘頭壽命的措施。

1、合理選擇錘頭材料

選擇合適的材料是提高錘頭壽命的基本途徑。由于錘頭在使用過程中不同程度地承受撞擊磨損與切削磨損，對使用的材質提出了高韌性與高硬度的要求。但韌性與硬度是一對矛盾，在實際選擇材質時，要了解工況條件及其磨損機制，合理選用材質。

1.1 根據沖擊載荷大小選擇錘頭材料

1）當破碎物料的粒度較大時，錘頭所承受的沖擊載荷也較大，因此，應選擇合金的高強高錳鋼，其韌性可安使用；

2）錘頭重量越重，所破碎物料的塊度越大，錘頭受到的沖擊載荷也越大，因此應先考慮在錘頭韌性的前提下提高其硬度；

3）對于中小型錘頭，沖擊載荷小，采用高錳鋼不能發揮其加工硬化的特性，達不到效果，應選擇高中碳低合金鋼和中碳合金鋼材料。

1.2 根據物料特征選擇錘頭材料

選擇錘頭材質時，要了解破碎的物料組成及其硬度、粒度、尖角銳度、水分等。物料硬度越高，對錘頭材質的硬度要求越高；而物料塊度越大，對其韌性要求越高。

實踐經驗表明，錘頭的材料硬度應該選為物料硬度的0.8倍以上。在此基礎上，再兼顧錘頭的大小、轉速等情況選擇硬度、韌性匹配合理的材料。

1.3 根據破碎機結構選擇錘頭材料

1）普通方箱式破碎機錘頭經錘架固定在軸上，運行時離心力大，錘頭受沖擊載荷大，應選高韌性材料；

2）反擊錘頭式破碎機的錘頭鑲在轉輪上，可用韌性較低的材料；

3）破碎機規格越大，錘頭的重量越大，動量和沖量也大，對錘頭的要求越高，應選擇韌性高的材料。

1.4 根據經濟性選擇錘頭材料

在選用錘頭材質時，還應考慮到技術經濟效果，力爭做到質優價廉，具有市場競爭力。同時還應考慮其工藝合理性，使生產廠易于組織生產與質量控制。

2、合理設計錘頭結構

錘頭的形狀和質量直接影響破碎機的產量和使用壽命。應根據破碎物料的性質、進料粒度及檢修情況進行合理選擇。用于粗碎時，錘頭應重且數量要少；用于中細碎時錘頭的重量要輕且數量要多。

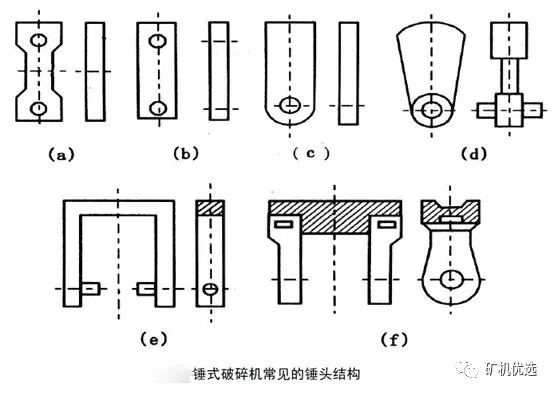

錘式破碎機常見的錘頭如下圖所示：

上圖中(a)、(b)、(c)是輕型錘頭，質量通常為3.5～15.0kg，多用于破碎塊度為100～200mm的軟質和中硬物料。其中(a)、(b)兩種是兩端帶孔的，磨損后可以調換4次；而(c)種錘頭只能換2次。(d)為中型錘頭，質量為30～60kg，且距懸掛較遠，多用于破碎800～1000mm的中硬物料；而(e)、(f)是重型錘頭，其質量為50～120kg，主要用來破碎大塊且堅硬的物料。

為了提高錘頭的使用壽命，在設計和選擇錘頭結構時應注意以下幾點：

1）在滿足沖擊力度的前提下，盡量選擇兩端帶孔的錘頭，磨損后兩端可進行多次調換，延長錘頭使用壽命。

2）如果工藝要求使用一端帶孔的錘頭，在保持錘頭重量基本不變的情況下，盡量延長懸掛長度，增大工作部尺寸，減小懸掛部尺寸。這樣不僅可以增加錘頭的磨損裕量，延長使用壽命，還能增加錘頭的動量和沖量，加大打擊力度，提高破碎效果。

3）為了提高錘頭的性，可在其工作面上涂焊一薄層硬質合金，或設計成復合型錘頭，錘頭工作部使用高硬度材料，非工作部使用高韌性材料，使錘頭既又耐沖擊。

4）采用的錘頭結構，如組合式快速更換的錘頭。這種錘頭由柄部和頭部構成，兩者材料不同，柄部韌、頭部硬，柄部和頭部通過銷軸連接。頭部磨損不可再用后，僅拆裝銷軸即可快速更換錘頭，每次更換真正扔掉的金屬僅占整個錘頭重量的25%左右，較為經濟。

5）錘頭結構要有利于修復。錘頭磨損到程度之后，有條件的用戶可以實施堆焊修復，如高錳鋼錘頭，磨損后可用錳鋼焊條堆焊的方法進行修補。

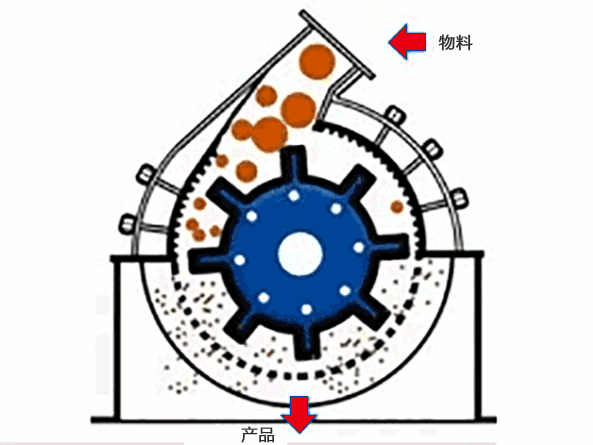

3、方箱式破碎機錘頭日常使用與維護注意事項

1）根據設計型號，適當控制進料尺寸，嚴禁出設計大限定尺寸的物料入機。

2）選用合適的給料設備，如采用板式給料機或振動給料機等進行喂料，進料均勻穩定，避免因喂料不均勻對設備造成沖擊和發生無效運轉。

3）由于錘頭鑄造時質量有誤差，使用過程中應根據電流的情況，按時倒眼、翻個，以使錘頭均勻磨損和轉子運轉平衡。

4）更錘頭時好進行稱量，根據質量平均分成幾組，每組的質量要求相等，否則開機時轉子不平衡容易引起振動。

5）停車時要檢查錘頭與篩條之間、篩條與篩條之間的間隙，要時進行調整，并定期更換篩條。因為錘頭的成本比篩條高，新篩條與舊篩條相比，錘頭能多用4～5個班。

6）錘式破碎機的錘架是鑄鋼材質，與物料接觸較少，但當破碎機內進入金屬物或襯板脫落時，容易造成中錘盤損壞或彎曲，這時要及時將其換掉，否則容易夾錘頭引起振動。

7）錘架的邊錘盤與機殼側板間由于受到物料沖擊，邊錘盤的磨損較為嚴重，為了延長邊盤的使用壽命，可在邊盤的圓周面以及靠近側板的一面堆焊出層。

8）由于運轉中的摩擦，主軸兩端軸徑容易磨損，安裝時要在軸徑處加上兩個護軸套，使其包在軸上保護軸徑。

9）軸承磨損后要及時進行修復和調整。軸承磨損后一般應根據新尺寸刮研軸瓦，調整墊片厚度，使之保持合理間隙，以便形成潤滑油膜。

10）要定時清理破碎機內部積料，積料的存在會使錘頭受到嚴重磨損而使用壽命。

方箱式破碎機錘頭磨損是不可避免的，也是很多用戶在使用中發愁的問題。在實際生產中，應針對不同的影響因素，采用不同的減磨措施，以提高錘頭的使用壽命。
